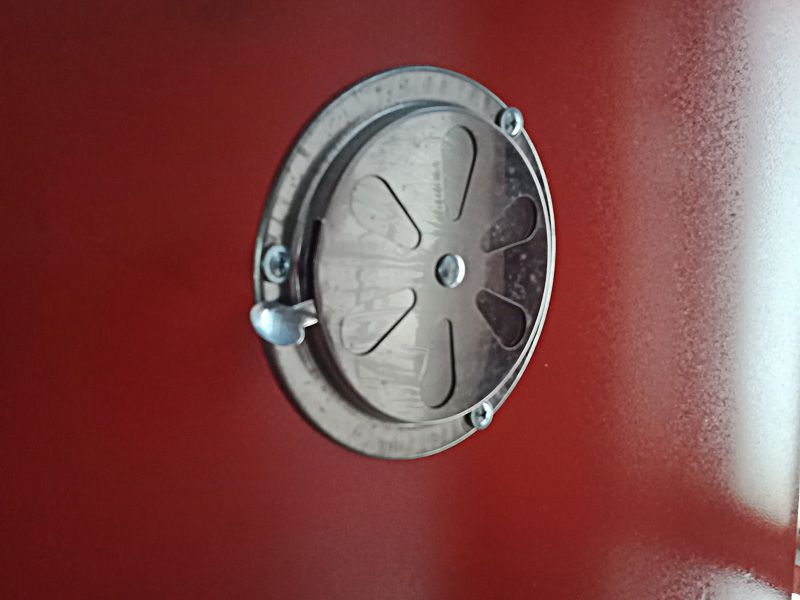

二、熱風循環烘箱的結構

干燥箱箱體由角鋼、薄鋼板制成。外殼與工作室間填充玻璃纖維保溫。加熱系統裝置在工作室的頂部。裝有鼓風的本型烘干箱能有效的避免工作室內存在的梯度溫差及溫度過沖現象，且能提高工作室內的溫度均勻性。

三、熱風循環烘箱的溫度控制

1，本型干燥箱采用具有P、I、D控制方式的數顯溫度控制儀，配用熱敏元件探頭組成自動恒溫控制?？販鼐褥`敏，選溫方面，常溫至250℃，任意選擇設定。工作室內溫度可以從儀表直接讀出。

2，定時控制：定時范圍（0S-99.9H），可根據客戶工作要求來選擇控制方式（開機計時或恒溫計時），達到設定時間后自動切斷加熱，設定時可直接在控制面板上撥動撥碼開關，其中代碼單位：（S秒M分H小時）。

溫度控制部分是電熱干燥箱的核心部分，主要將傳感器測到的溫度信號與設定的值作出比較。如果傳感器測得的值低于設定值，溫控儀則輸出一個脈沖信號，觸發可控硅控制板導通，使干燥箱處于加熱狀態，若高于或等于設定值?？煽毓柰Ｖ构ぷ?，斷開加熱系統。本公司產品采用PID控制器，PID控制器中包含有三種基本控制規律，即比例(P)、積分(I)和徽分(D)控制規律，每種控制規律所起的作用是不同的，既可以單獨應用，也可以組合起來應用。該控制器采用對有較大滯后特性的控制對象最為有效的控制方法一抗積分飽和PID控制方法即：當實測值與設定值存在偏差時，儀表輸出不斷加熱絲不斷加熱，直至實測值與設定值相等。而由于D的作用又使該儀表具有超前調節功能，從而改善了儀表的動態控制，縮短了調節的時間，并由LCD顯示，傳感器為常用的Pt100，并具有開關量輸出。由此控制器配以交流接觸器與原有的開關、溶斷絲、報警燈等構成控制回路路.即將AC220V接入交流接觸器的“常開”端子.由溫控儀的開關量控制交流接觸器的吸合線圈，從而達到控制的目的。
